Proiectarea depozitului 3D Planuri măsurate și PDF

Proiectare 3D a depozitului și Planificarea aspectului.

Introduceți dimensiunile, apoi plasați rafturi, docuri și rute. Descărcați planul măsurat ca un PDF filigran sau PNG.

Dimensiune și Wi-FiIntroduceți dimensiuni

Configurări depozit

Cum se calculează AP?

Dimensiunile se aplică la fiecare etaj complet. O formă L adaugă două secțiuni; colțul gol este exclus. Suprafața totală include toate etajele. AP numără la fiecare etaj, cu cel puțin unul pe etaj.

Schimbarea dimensiunilor conservă distanța dintre obiecte în metri; obiectele din afara noii limite se deplasează spre cea mai apropiată poziție disponibilă. AP-urile automate urmează forma depozitului. Planul se potrivește în aceeași zonă de vizionare, așa că rafturile par mai mici pe măsură ce depozitul crește.

Această alocație este o presupunere de planificare. Racks, bunuri, plafoane și interferențe necesită un sondaj Wi-Fi la fața locului. Ghid de plasare Wi-Fi

Cum să mă mișc?

Motor 3D OraxAI

Analiza planului

Deschide WMS Finder cu această scenă

Referință pe scară

Un modul de suport pentru paleți de 3.60 m se potrivește cu 4 paleți Euro (80 × 120 cm) sau 3 paleți cu o dimensiune de 100 × 120 cm pe nivel. Persoană: 65 cm lățime, 1.80 m înălțime. Stivuitor: 1.10 m lățime, 3.30 m lungime inclusiv furculițe.
Motor 3D: OraxAI
Motorul 3D de pe această pagină este furnizat de OraxAI. OraxAI este de asemenea o solutie listata in dosarul WMS; mentinem acest parteneriat separat de ordinea organica a directoarelor, de potrivirea finder-ului, de paginile de comparatie si de continutul editorial. Vizibilitatea plătită este posibilă numai în zone separate etichetate vezi politica editorială.
 Acest instrument nu este CAD
Modelul etajului nu este CAD și nu un raport static de raftare. Otelul larg, ingust si de vanzare sunt obiecte pe care le-ati plasat; Nu vom numi un brand de oțel sau un milimetru. În cazul în care nu suntem siguri că stăm liniștit și mână tine Selector WMS Peste tot. Nu sunt sigura ca se adauga nici un filtru. Aceeași regulă ca și diagnosticul și directorul: nu s-au inventat scorurile.

Cum se desenează un aranjament de depozit măsurat

Utilizați WMS Türkiye Inspectează rack-ul în 3D și marca de primire, ambalare și expediere a zonelor din planul 2D. Partajați un PDF sau PNG cu detaliile companiei.

  1. Introduceți dimensiunile depozitului

    Deschideți Pentru un site în formă de L, adăugați a doua secțiune și selectați colțul său. Zona este calculată din dimensiuni.

  2. Desenează aranjamentul și debitul

    Plasați rafturi, mezanine, docuri și echipamente. În 2D, selectați obiectivele de pereți, benzi și săgeți, apoi ajustați dimensiunile și pozițiile obiectului.

  3. Descarcă-ți planul la scară largă

    Introduceți detalii despre companie și site și selectați stratul de ieșire și scara de imprimare. Imprimați PDF pe hârtie A3 la 100% / dimensiunea reală, sau utilizați PNG pentru ecrane și e-mail.

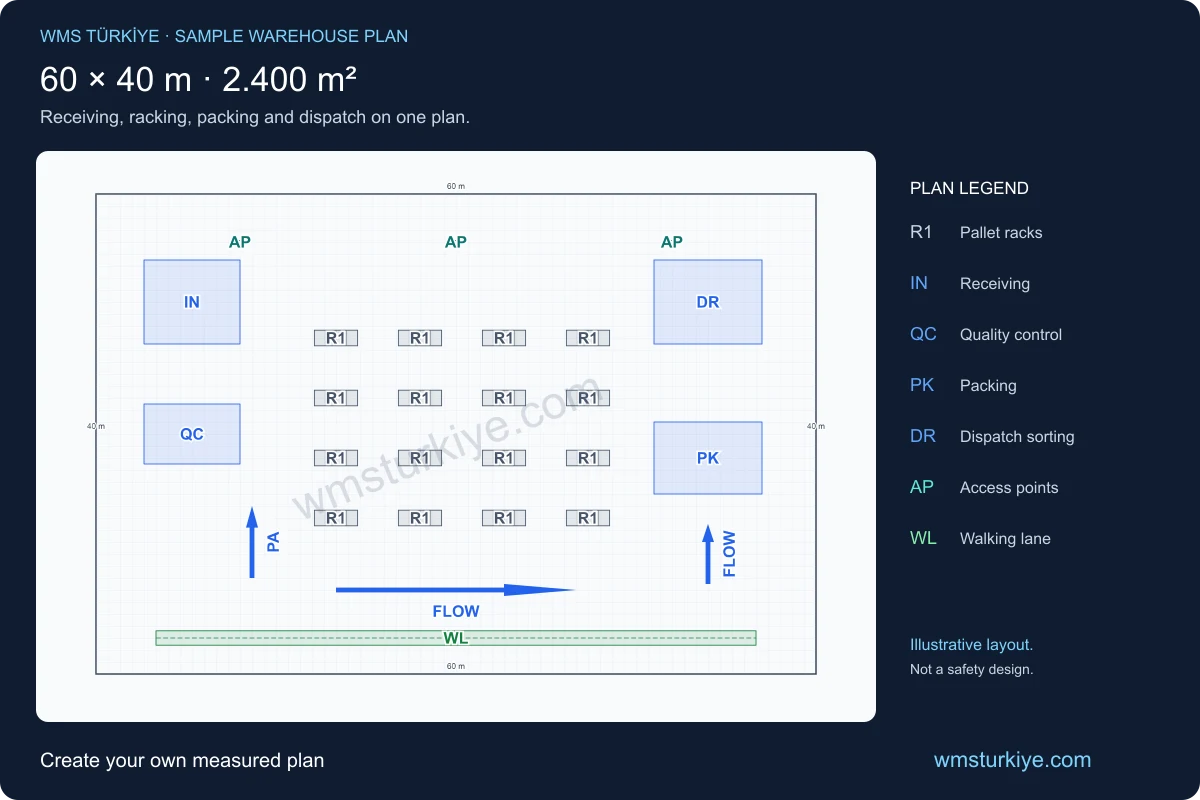

Exemplu 60 cu 40 metri dispunere depozit care arată rafturi, primire, control al calității, ambalare, expediere și o bandă de mers pe jos

Exemplu ilustrativ · 2,400 m2

De la primire la expediere pe un singur plan

Acest exemplu de 60 × 40 m arată zonele de primire și control al calității, 16 module rack, sortarea ambalajelor și a expedițiilor.

  • Săgețile arată bunuri care se deplasează de la rafturi spre ambalare.
  • Calea de mers pe jos este un obiect separat cu o lățime editabilă.
  • Trei. APs ilustrează implicit 1,000 m2 pe ipoteza unui dispozitiv; acoperirea efectivă necesită un studiu la fața locului.

Acesta nu este un proiect al clientului sau un plan de siguranță recomandat. Începeți prin introducerea propriilor dimensiuni ale site-ului în instrumentul de mai sus.

Întrebări referitoare la dispunerea depozitului

Pot să desenez un depozit în formă de L sau mai multe etaje?

Da. Un plan în formă de L unește două secțiuni dreptunghiulare cu dimensiuni separate. Puteți adăuga până la trei etaje complete. Platformele Mezanin rafting și mezanin sunt obiecte separate și nu se numără ca etaje complete de construcție.

Ce pot adăuga la foc, electrice, IT și straturi de siguranță?

Marcați ieșirile de urgență, dulapurile antifoc, aspersoarele, detectoarele și extinctoarele cu fascicule; panouri electrice și prize industriale; punctele de acces, camerele de luat vederi și un hub IT; benzi de mers pe jos și echipamente. Vizualizați straturile împreună sau separat și exportați foi individuale PDF. Instrumentul nu calculează conformitatea tehnică; specialiștii competenți trebuie să verifice planurile de la fața locului înainte de punerea în aplicare sau utilizarea în cadrul auditurilor.

Cum pot păstra scala PDF?

Introduceți dimensiunile în metri. Alegeți o scală fixă care se potrivește cu A3 sau utilizează montarea automată; scara selectată apare pe foaie. Printați la 100% / dimensiunea reală, nu O scară tipărită PNG ? depinde de aplicația utilizată pentru deschiderea acesteia.

Sunt descărcate gratuit, și pot edita planul meu mai târziu?

Descărcările PDF și PNG sunt gratuite și nu necesită opțiunea de stocare a serverelor sau de comercializare. Editarea are loc pe WMS Türkiye. Planul tău rămâne în acest browser; Salvați-l opțional în WMS Türkiye și redeschideți-l din același browser. Clearing date browser afectează accesul. Citiți despre opțiuni de stocare și utilizarea datelor.

Cum mă ajută aspectul să aleg un WMS?

Rack-urile, podelele, echipamentul și răspunsurile la operațiuni vă fac cerințele mai concrete. Finder Open WMS cu această scenă se referă la informații în finder. Desenul unui model nu verifică dacă un produs îndeplinește toate cerințele; evaluați soluțiile candidate folosind propriul flux de lucru.
